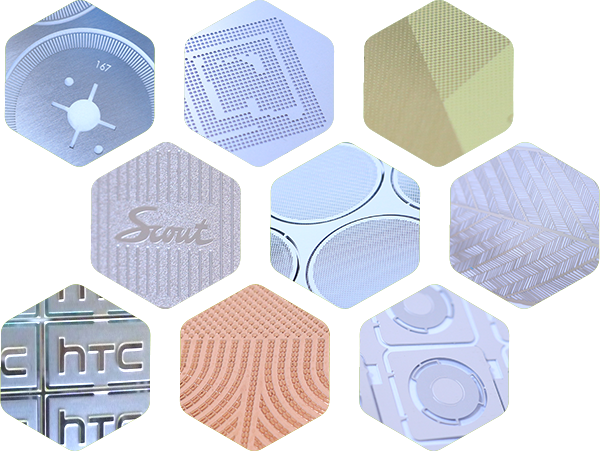

典型產品
- 咖啡濾網
- 彈簧片
- 散熱片
- 墊圈與墊片
- 導電線圈
- 喇叭網
- 外觀件
- 汽車腳踏墊
- 3C產品零組件

應用領域

醫療領域

生活家電

機器設備

客製化

光電產業
製程能力
通常蝕刻公差為板材厚度的 +/- 10% 左右。 影響物件尺寸及蝕刻公差大小的因素如下:
- 金屬材質
- 金屬版材厚度
- 要蝕刻的圖案內容
(單位:mm)
板材厚度 | 精度公差 | 最小蝕刻孔徑 |
---|---|---|
0.1 | ±0.03 | 0.25 |
0.2 | ±0.03 | 0.3 |
0.3 | ±0.05~0.08 | 0.5 |
0.4 | ±0.08~0.15 | 0.7 |
0.5 | ±0.15~0.20 | 0.8 |
0.6~1.0 | 依實際產品圖面要求,及配合製程可行性,再另行議定 |
材質介紹
黃銅
BZ
BZ
由銅和鋅混合製成的金屬合金。添加其他合金劑可提高其機械加工性和耐腐蝕性。
洋白銅
Cu-Ni-zn
Cu-Ni-zn
銀白色外觀,耐蝕性佳,加工性佳,擁有優良的彈性、導電性、延展性。廣泛應用於各類端子、電刷彈片、電磁波屏蔽罩。
紅銅
CU
CU
一種柔軟、具延展性的金屬,有高導熱性和導電性,非常適合應用於電氣產品。
磷青銅
PBC2
PBC2
一種銅合金,通常含有 <10% 的錫和 <0.35% 的磷,用於需要良好導電性且組件因重複運動而受壓的場合,如連接器、開關等。
不鏽鋼
SUS
SUS
一種流行的、耐腐蝕且堅固的鋼合金。合成成分可能會有所不同,但至少含有 10% 鉻,屬於鐵金屬的分類。
關於接點
什麼是接點? 在大多數情況下,精密加工零件透過幾個小接點連結金屬板材,以完成蝕刻製程。

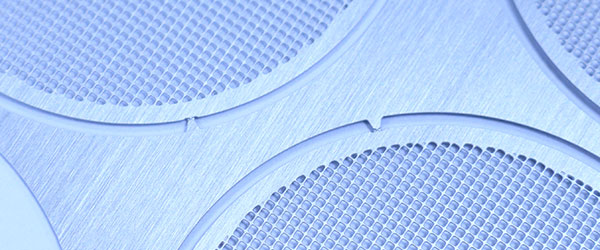

外凸式接點
外凸式接點是最常見的接點方式,通過精密加工形成的外部凸耳會產生一個折斷點,從而在零件上留下一小部分金屬板。其可利用後製研磨加工,縮小外凸折斷點的大小。

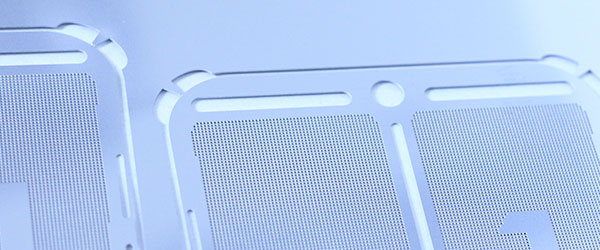

嵌入式接點
嵌入式接點是另一種接點方式,與外凸式相似,只是折斷點將凹入零件中。如果您的零件不能有任何超出其周邊的區域,典型應用在導電線圈和其他圓形零件、墊圈。

如果我的零件不能有接點,我有哪些選擇?
無接點製程適用於SUS材質且厚度: 0.1 ~ 0.2mm 的產品。好處是可保持外觀的平滑度。但由於是單向蝕刻,通常尺寸上需有更寬鬆的公差。此外,該製程會產生更高的產量耗損,檢查和包裝成本高於帶接點的零件,因此在選擇此選項之前請先諮詢我們。
